什么是顺序图法

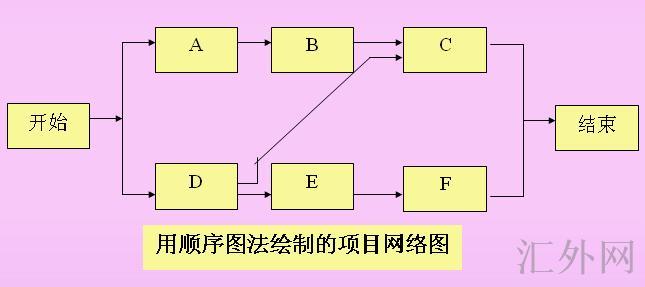

顺序图法也叫前导图法或单节点网络图法（AON, Activity on Node），这是编制项目网络图的一种方法，它用单个节点（方框）表明一项活动，用节点之间的箭线表明项目活动之间的相互依靠关系。

顺序图法的关系

顺序图法包含四种依靠关系或先后关系：终结→开始、终结→终结、开始→终结和开始→开始，如下图所示：

1）终结→开始：某活动务必终结，然后另一活动才可开始。

2）终结→终结：某活动终结前，另一活动务必终结。

3）开始→开始：某活动务必在另一活动开始前开始。

4）开始→终结：某活动终结前，另一活动务必开始。

在PDM法中，终结→开始是最常见逻辑关系，开始→终结关系极少运用(只有职业进程计划工程师运用)。

在用节点表明的活动网络图中，比如“终结→开始”的关系，对于某项活动(称为本活动)来看，箭线箭头指向的活动是后序活动(后续开展的活动)，箭头离开的活动是前置活动(或称紧前活动)，表明本活动只有在同其有关的全部前置活动完成以后才可开始执行。
