线图
外汇网2021-06-19 22:27:02
253

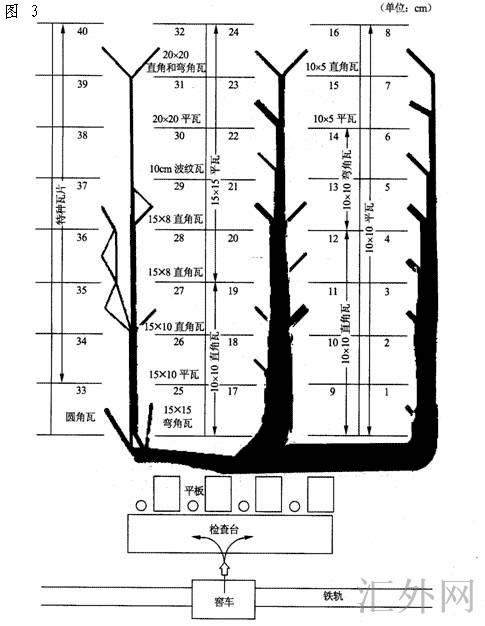

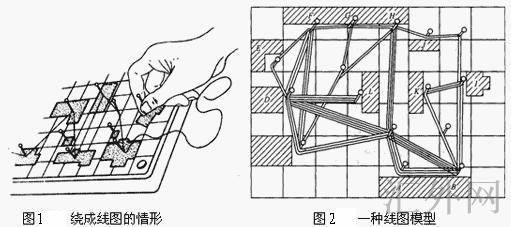

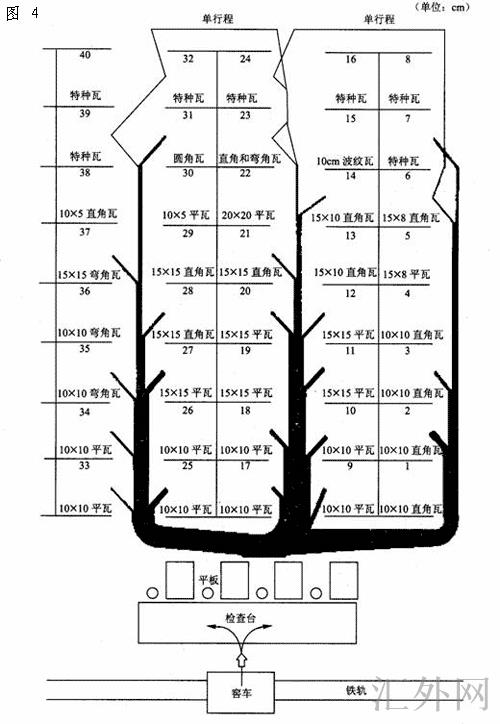

什么是线图 线图是线路图的一种特殊的表明形式,是按比例绘制的平面布置图或模型。在图上,用线条表明并衡量员工、物料或设备等在规定的活动中所走的路线。线路图导致近似地按比例作图,在图上表注相应的距离,而线图是用线条表明和度量距离,所以要求精准地按比例绘制。 线图的作用 线图既可以表明物料的运作情形,也可以精准地记录员工的生产或非生产的操作情形。将程序流程图中相关机器、工作台、库房、各工作点,以及影响移动线路的门、柱、墙等均按比例绘制于木板或图纸上,依照其事实顺序依次从移动起点到终点放置于木版或图纸的方格中。即完成了工作过程的全部线路情形。假使同一工作区有两个以上研究对象时,采取不同颜色的线条绘制。愈是频繁活动的线路,包含的线条就愈多。也可用画线表明工作活动的路线,以线条的数量或按比例的线条宽度表明活动的频繁程度。 线图的实例分析 比如:检查储存瓦坯的布置,用线图分析此布置的运输距离能否最短?1、记录瓦坯(初烧后上釉前的瓦片)从窖车卸到平台上手推车送达混凝土建造的储存架存放,准备上釉。图3为库房原平面布置图,此布置运输距离能否最短?为此用线图执行分析。研究选具有代表性的几车瓦坯,10cm×10cm和15cm×15cm瓦坯。依据线图绘制的方法,绘制现行方法的线图,如图3所示。图中阴影带的宽度表明各工作地点之间的线数,代表各工作地点的相对活动量。2、考查由图3可知,活动最频繁的是l0cm×10cm和15cm×15cm这两行货架。即该规格瓦坯持续提取上釉,新的持续被送来。特种瓦坯,搬运量较少,其余瓦坯搬运量较均匀。3、新方法依据对现行方法的考查分分析来设计新的方法。设计原则:将运输量较多的瓦坯储放尽量靠近检查台,而存放特种瓦坯的储存架远离检查台。新方法的储放瓦坯线图如图4所示。经验显示此方案运输距离从520m减到345m,节省34%,大大提升了生产效率,减弱了员工的劳动力度。
