质量屋

什么是质量屋

质量屋是由美国学者J．R．Hauser与D．C1ausing于1988年提出。“质量屋”是质量功能配置（QFD）的核心。

质量屋是一种确定顾客需求和相应产品或服务性能之间联系的图示方法。

质量屋（the House of Quality）一直是产品开发中连接用户需求与产品属性的经典工具。比如在一个相机产品开中，市场研究得到了用户对产品的若干需求，如，质量轻、运用方便、牢靠、容易拿稳等等。通过市场人士与设计人士共同工作，确定达到不同需求可行的方式。这个过程同期消除掉了一部分当前技术无法达到的需求，就像选择家具。一个完整的质量屋，还包含竞争对手表现、技术指标之间的关系、技术指标重要性得分等信息。

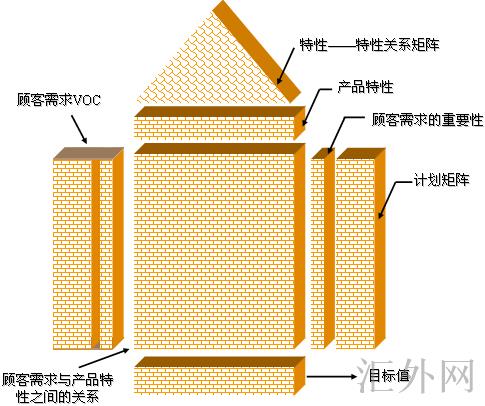

图1质量屋图示

质量屋尽管是一个经典工具，但也导致一个基础工具，对复杂产品设计体系仍有局限。比如，该工具对于住宅产品来看并没有是一个完美的工具。由于住宅产品不是一个简单属性的再加上，而是一个综合的处理方案。民众对房屋产品的整体的需求感受，驱使着民众对房屋各空间需求及其权衡取舍。如此，在住宅需求与住宅产品之间包含两层映射关系，一面是整体的映射，另一面是每个空间属性之间的映射。

以用户为中心的产品开发，建立在利用专业研究技术探求消费者心灵深处需求的基础上。该种需求是高度凝炼的，是一定期间内产品需要的原始驱使力。假使说研究用户的消费需求是对飘散的心灵电波的捕捉，建立营销语言和设计语言之间有效的对接，才可破译消费者心灵深处的密码，进而最终使需求信息在产品开发中发挥真正作用。

质量屋是一种直观的矩阵框架表达形式，是QFD方法的工具。建立质量屋的基本框架，给以输入信息，通过分析评价得到输出信息，进而达到一种需求转换。一般的质量屋如图1所示，其由下方几个广义矩阵部分构成：WHATS矩阵，表明需求什么；HOWS矩阵，表明针对需求怎样云做；有关关系矩阵，表明WHATS项的有关关系；HOWS的相互关系矩阵，表明HOWS阵内各类目的关联关系；评价矩阵，表明HOWS项的组织度或技术成本评价情形；竞争性或可竞争力或可行性分析比较。质量屋建立完成后，通过定性和定量分析得到输出项——HOWS项，即完成了“需求什么”到“怎样去做”的转换。

质量屋的构成

质量屋（HOQ）是驱使整个QFD(质量功能展开)过程的核心，它是一个大型的矩阵，由7个不同的部分构成（图1）。这7个构成部分分别是：

（1）顾客需求（customer requirements）。即VOC，一般它们可用亲密度图和树图表明。不同的产品有不同的顾客需求。比如，对于汽车来看，顾客需求或许是车门容易开启；对于银行来看，顾客需求或许是取款不用排队等。QFD就是用来部署（deploy）VOC的，并非是用来收集VOC的。收集VOC则是其他相对独立的过程。

（2）产品特性（product features)。它们也可以用亲密度图和树图表明。产品特性是我们用以满足顾客需求的手段，产品特性也因产品不同而有差异。如对于车门，产品特性或许是关门所需的力量；对于割草机，产品特性或许是转动轴所需的推力。产品特性务必用标准化的表述。QFD中是利用顾客需求来造成产品特性的。

（3）顾客需求的重要性（importance of customer requirements）。我们不仅需要知道顾客需求些什么，还要知道这些需求对于顾客的重要程度。

（4）计划矩阵（planning matrix）。该矩阵包含一个对首要竞争对手产品的竞争性分析。矩阵中包含3列，分别代表对于现有产品所需的改进（改进率）、改进后或许增长的销售量（销售点）以及每个顾客需求的得分。

（5）顾客需求与产品特性之间的关系。这是矩阵的本体（中间部分），表明产品特性对各个顾客需求的贡献和影响程度。

（6）特性与特性之间的关系。一般地，一个特性的更改往往影响其他特性。一般该种影响是负向的，即一个特性的改进往往致使其他特性变坏。该特性关系图使我们能辨别这些特性之间的影响，以求得折衷方案。

（7）目标值。这是上述各部分对产品特性影响的结果。

QFD的工程应用过程简述

工程一一般的产品开发过程包含规划阶段、综合设计阶段、工艺阶段和生产计划阶段。在应用QFD方法时要先建立各阶段的质量屋，再执行需求变换，最后形成清晰的生产要求，进而完成产品开发的质量功能配置的全过程。

QFD是一个跨专业的团队过程；

QFD是一种思想，一种产品开发和质量保证的方法论。它要求我们产品开发直接面向顾客需求，在产品设计阶段考虑工艺和制造困难，而质量屋则是在产品开发中具体达到该种方法论的工具；

QFD是一个非常结构化（structured)的、矩阵驱使（matrix-driven）的过程，其运行包含4个阶段：

将顾客需求(customer requirements)转化产品特性(performance measures)将产品特性转化成零件特性(features and technology)将零件特性转化成核心工艺操作(parts specification)将核心工艺操作转化成生产要求(manufacturing processes)。

下方对各阶段质量屋的建立作论述以便于对质量屋概念的理解和对QFD系统的认识。

（1）产品规划阶段的质量屋产品规划阶段的质量屋的组成形式如图2所示，其由下述几个部分构成。

图2产品规划阶段的质量屋

第一部分是一个若干行一列的列阵，此列阵所反应的内容是市场顾客对产品的各种需求，（WHATS项）。这些市场顾客需求是通过对市场和顾客的需求将按过程驱使产品的QFD过程展开。市场顾客的需求是各种各样的，此项矩阵的建立应尽量充分、精准和合理，否则后续的所有需求变换工作者或许相对于真实的市场顾客需求而失真。就顾客的要求来说，亦有主次、轻重之分，QFD方法中对此的处理是：对市场顾客的各类需求给以权重因子以便执行排序，定义权重因子的总和为100％。注意，这里有顾客对象的权重区分，比如有首要客户对象和一般客户对象之分，显然不同客户需求的重要程度是不同的。也有同类市场顾客对产品的诸多质量功能要求排序时要注意避免巨大的疏漏，亦要避免产品的冗余功能。这不工作是QFD实行成功的核心。

第二部分是一个一行若干列的行矩阵，是用来描述对应于市场顾客需求的工程特质要求，即有什么样的市场顾客需求就应有什么样的工程特质要求来对应保证。该种对应是多有关性的，市场顾客的某种需求或许对应着若干项工程特质要求，若干种工程特质要求有机结合才可满足某种市场顾客需求项。倒过来讲，某种工程特质也可以同期满足若干项市场顾客的需求。工程特质要求是市场顾客需求的映射变换结果。

在下方论述中将令目睹，这一阶段的工程特质要求将作为下一阶段质量屋的WHATS项。

第三部分称为质量屋的屋顶，在数学上是一个三角形矩阵，它表明的是工程特质之间的有关关系。从辩证法的看法来说，达到一个产品的诸多质量功能需求对应着诸多工程特质，各种市场顾客的质量功能需求之间有着相互关联影响，进而各种工程特质之间亦有着相互关联影响，某一种工程特质的更改会影响到其它工程特质跟着改变。为简化困难起见，在QFD技术中以三种形式来定性地描述工程特质之间的有关影响关系，即正有关（向相同方向改变）、不有关和负有关（向相反方向改变）。对有关程度还可以更深一步地细分为强有关、一般有关和弱有关几种关系，并给以标度值来表达有关程度。据此可以对工程特质执行分析研究，发现各种工程特质之间或许存在的冲突，自此从新执行设计，避免冲突的造成。

第四部分是一个关系矩阵，该矩阵的行数与第一部分相同，列数与第二部分相同。表明各个工程特质项与各个币场顾客需求项的相互关系。各个项之间的错综复杂关系可以定量地给以分值来表明。一般分：强有关给九分，可理解形成了满足某种市扬顾客需求必需具备某种工程特质要求；一般有关给三分，可理解形成了满足某种市场顾客需求可以采取不同的工程特质与之对应；弱有关给一分，表明两项之间的关联关系很弱。利用关系矩阵可以清晰工程特质与市场顾客需求间的对应关系。

第五部分是一个产品可行性评价矩阵，又称给市场评估矩阵，其行数与市场顾客需求矩阵相同，列数可以是一列，其中的内容表明要开发的产品针对各类市场顾客需求的竞争能力估价值。同期引人若干个市场上同类产品作为竞争对象执行比较，以分析产品的市场竞争力，自此在产品开发初期找出不足之处以执行调整改进。第六部分是产品规划阶段的技术和成本评估矩阵，其行列数与工程特质矩阵相对应，其中要建立的内容是各类工程特质的技术和成本评价报告，同期也建立若干个同类产品的相对应的报告信息执行分析对比，找出不足之处，提出改进措施。

这六个部分的矩阵构造完成后便形成了产品规划阶段的质量屋，这个质量屋的基本输入是市场顾客需求，针对需求的对策是一组工程特质需求，进而执行了需求变换。通过变换将市场顾客对产品的相对离散和模糊的需求变换为清晰的工程特质要求。

在这一过程中会不可避免地造成各种冲突矛盾。比如有市场顾客对产品的各种要求的矛盾，如质量和成本的矛盾，功能间的矛盾等；有工程特质间技术上的冲突关系；仍有与同类产品对比而造成的竞争力和技术成本的不协调困难等等。这些冲突矛盾是需要处理的，决定产品规划阶段质量屋的输出工作就是利用质量屋该种形式化的工具执行迭代分析来处理上述的冲突矛盾。对复杂的困难可以采取计算机辅助QFD过程。产品规划阶段质量屋的最终输出是工程特质要求列阵，通过达到工程特质要求来保证市场顾客的需求。

（2）零部件设计阶段的质量屋工程特质需求的达到是由综合设计来保证的，在QFD方法中则还要建立体现综合设计内容的零部件设计阶段的质量屋。该阶段质量屋的组成形式与产品规划阶段的质量屋是类同的，如图3所示。

图3零部件设计阶段的质量屋

此阶段质量属的输入项（WHATS项）是产品的工程特质要求列阵（卜一阶段质量侵中力行矩阵，此处表明成列阵形式）。达到工程特质要求的对策是若干项零部件特质（HOWS项），以矩阵2来表明。矩阵3表明的是各种零部件特质间的有关性。同样，在工程特质要求矩阵和零部件特质矩阵之间存在的关系矩阵4表明相互关系。矩阵5是可行性评价矩阵，表明零部件特质对应于工程特质要求的可行性评价。矩阵6是技术评价矩阵，针对各类零部件特质执行技术和成本分析。

通过零部件设计阶段的质量屋的建立和分析，可以找出达到工程特质要求的难点和薄弱环节，从新执行相关零部件特质的方案设计。

零部件设计阶段的质量屋的最终输出是能保确认现工程特质要求的零部件特质要求。

（3）工艺规划阶段的质量屋产品的零部件特质要求清晰后，可以据此执行零部件的详细设计。为达到零部件特质要求，则要执行工艺规划设计，在QFD方法进度中对应的是工艺规划阶段质量屋的建立。该阶段的质量屋的内容如图4所示，质量屋的输入是零部件特质要求（质量屋的WHATS项）。输出是制造工艺特质要求（HOWS项）。通过这一过程完成产品的零部件设计要求向工艺流程设计的转换。

图4工艺规划阶段的质量屋

（4）生产计划阶段的质量屋工艺规划阶段质量屋的输出是制造工艺特质要求。为满足这些要求，要有生产计划安排以形成清晰的生产要求。对应地建立QFD的生产计划阶段的质量屋，其形式如图5所示。此阶段质量屋的输入是产品的制造工艺特质要求，为达到制造工艺特质要求则要有清晰的生产计划安排，在生产计划安排中包含诸多的生产要求。按这些要求就可以去组织产品的具体生产了。生产计划阶段质量屋的输出就是生产要求信息。

图5生产计划阶段的质量屋

质量屋的案例分析 ">编辑]案例一：打火机质量屋实例

打火机是吸烟人员随身必带的物品之一。尽管昂贵.做工考究的名牌打火机由于体现出了一个人的身份和品味而受尽青睐。但是方便易用的一次性打火机也由于其便宜.式样繁多的特性而承受民众的欢迎。但是。生产一次性打火机却面对很多困难。比如民众一般要求一次性打火机耐用(起码用光气体前不会坏)；在任何环境下都容易点着；最好样式也多一部分。能够引起别人的注意。但具体生产的时机。一来不清楚各个顾客要求和生产有什么联系。二来各个指标的权重分配也成困难。所以。在执行一次性打火机的设计和生产过程里。运用了以质量屋矩阵为核心的QFD。最终。顾客的需求转变成产品的技术特性。并在生产过程中得到很好的支撑。

本例中。我们详细描述了如何构造打火机的质量屋。

(1)顾客需求

①顾客需求的获取

是否及时地获取顾客需求即顾客的声音(Voice 0f Customer，VOC)以及所获取的顾客需求能否全面、详尽、真实。是成功实行和应用QFD的基础。我们务必科学地选择所要调查的对象.调查的方法以及后面的分析方法。如此，在调查完成之后。我们才可最忠实地维持顾客声音的原貌。

对于一次性打火机的用户资料的收集。首先。我们顾虑到一次性打火机的运用者(吸烟人员)一般均为中青年的男性。也就是15～35岁的男子。这个阶段的男子考虑打火机的方便运用，款式时尚、更换容易、价格低廉等特性的多些。所以是一次性打火机的首要消费者。那么调查的时机。就要尽或许的在这个年纪规模内执行。至于职业.地域分布倒是值得考虑的少些。

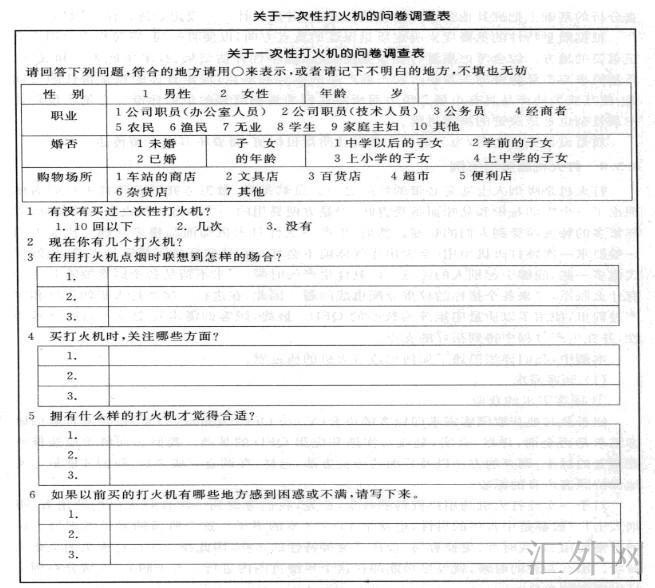

此外。在执行调查的时机。顾虑到地域或许分布较广。可以采取邮寄问卷的方法。尽管该方法或许回收期长些。回收率也不是太高。但其低廉的费用依旧比较适合大规模的调查的。下表是设计的调查用表样例。

通过以上的调查。将令得到很庞大的顾客需求的资料。受于调查对象的文字描述的模糊性和语言风格的特异性。有必要对上述资料执行整理和分析。提取出相同的元素或项目。

②顾客需求的分析和整理

收集到的顾客需求是各种各样的。有要求.意见.抱怨.评价和期望。相关于质量的。有涉及功能的。仍有涉及价格的。所以务必对从用户那里收集到的情报执行分类.整理。通过对调查信息的分析与整理。形成QFD配置所需的顾客需求信息及形式。一般我们通过下面几个步骤来达到这个转化过程。

③概括合并顾客需求

顾客对其需求的描述经常很长。为了便于在QFD矩阵中输入。务必对它们执行概括。在用简洁明了的语言概括顾客需求后。应将表达同一含义或类似含义的顾客需求执行合并。一般来看。总顾客需求数目最好控制在25个下方。最多不要胜过50个。

a.将原始资料变换成顾客的质量需求一般。先将原始资料变换形成要求项目。然后再将要求项目转换为质量需求。注意在第一步变换中。最好能在不同的场景下考虑以便引出比较具体的要求项目。而在由要求项目向质量需求转换时。要注意语言的简洁.形象.具体和精准。每一项质量需求不要包含两个以上方面的内容。

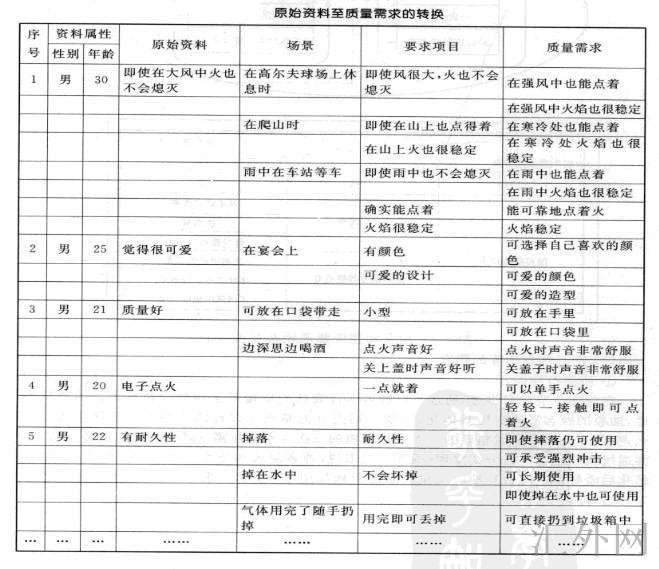

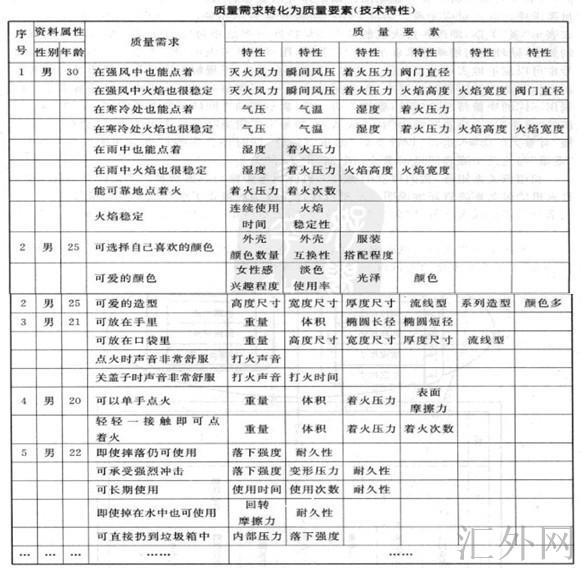

在本例中。我们将收集的资料执行适当排列。并针对每一个调查对象。执行适当的换位思考和场景联想。主张真正理解调查对象的需求。最后对得出的要求项目和质量需求执行整理。原始资料至质量需求的转换如下表所示。

b.质量需求的分类与展开

上述整理后的顾客需求是随意排列的。且存在重复和条理性不强等困难。对它们合理的分类有利于QFD矩阵的方便构造。我们采取第三章讲过的亲和图法对顾客需求执行分类。

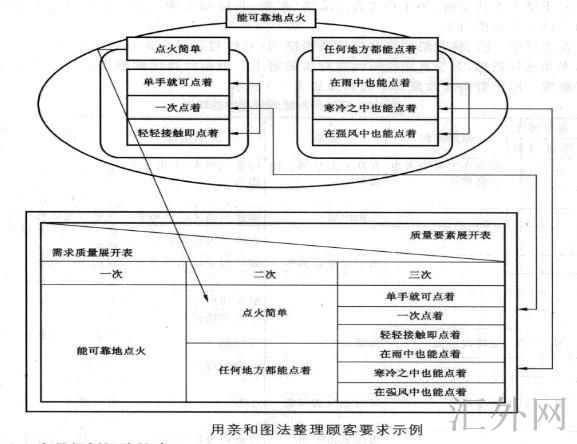

以“能牢靠地点火”这一质量需求为例。列示了其中隐含的下层水平质量需求。用亲和图法整理顾客需求示比如图4—8所示。

(2)产品规划矩阵的建立

①质量特性展开

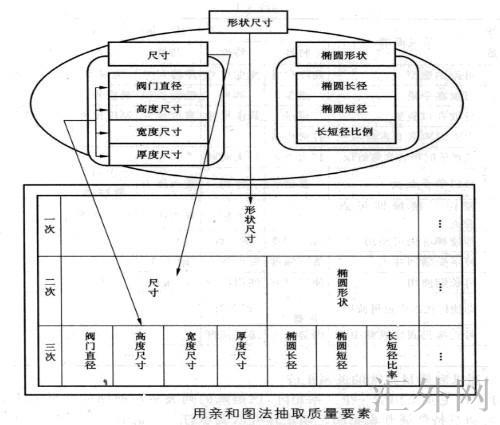

在前面章节我们讲过。通过将以顾客语言表达的质量需求转换成技术语言的质量特性。抽象的顾客需要变得具体化。并能够通过在此基础上设计的产品得以最终达到。那么。我们也可以把经历整理的一次性打火机的三次水平质量需求转化为对应的质量特性。并通过亲和图法执行分类整理(由于一般来看。顾客需求和技术需求之间存在着交叉性。转化后需要整理综合)。抽取质量要素的示比如下图所示。最终。我们也可以得到一个矩阵表。即如下表。

②质量需求和质量特性的关系矩阵

这部分工作首要是构造一个关系矩阵。该矩阵的列表头与前面的质量需求展开表相同。行表头与质量特性展开表相同。该矩阵可以表明打火机的各个质量特性项与各个质量需求项之间的对应关系。一般采取一组符号来表明有关程度的差异。比如。用双圆圈来表明“强”关系。即改观打火机的某个质量特性与满足相对应的顾客质量需求有比较强的关系。同理我们用单圆来表明“中等”关系。用三角形来表明“弱”关系。一组有关程度符号也可以定量地表明一组分值。这里。强有关给五分。可理解为满足打火机市场的顾客需求务必具备该种质量特性要求；中等有关给三分。可理解为对打火机市场的顾客需求可以采取不同的质量特性来满足；弱有关给一分。表明两项之间的关联关系很弱。比如以打火机的“重量”这一质量特性为例。一般觉得。假使采取措施减弱打火机的重量。将对“运用方便”有巨大的影响。也是“设计不错”的重要条件。同期还会影响打火机的便携性。所以。“重量”与这两个顾客质量需求分别呈强、中、弱的关系。

利用该关系矩阵。我们可以清晰打火机的质量特性与顾客质量需求之间的对应关系。打火机的关系矩阵直观地表明了质量特性能否适当地覆盖了顾客需求。假使关系矩阵中关系符号很少或多部分是“关系微弱”符号。则表明质量特性没有充足地满足顾客需求。应对它执行修改。

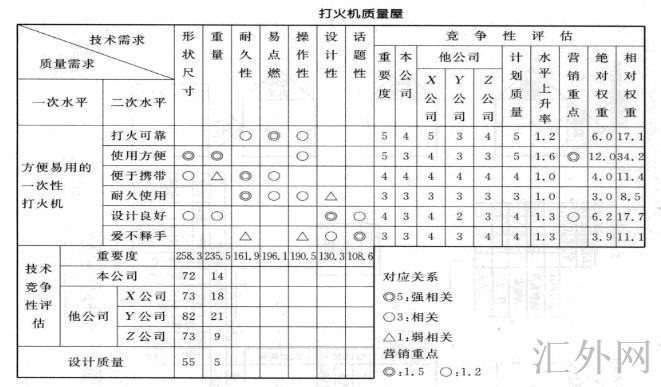

按上述步骤构造打火机质量屋如表4-11所示。在质量设计中。质量要素很多的情形下。可以选择重要度高的执行着重设计。如本例中的“形状尺寸”和“重量”。

">编辑] 案例二:基于质量屋矩阵的产品模块划分方法

基于HOQ矩阵的两阶段分组方法,依据HOQ图中的用户需求与工程性能关系矩阵以及工程性能之间的互有关矩阵的不同特点,采取不同的分组策略,达到对用户需求以及产品工程性能的分组,进而达到产品的模块划分以及对HOQ矩阵的分解。

1.用户需求与工程性能的HOQ图的建立

HOQ图一般由7个部分构成,本文对其执行了简化,仅对其中的用户需求(CR)与工程性能(EP)的关系矩阵R,以及工程性能(EP)之间互有关矩阵C的构成执行讨论.R中的关系系数rij表明了用户需求Qi与工程性能Pj之间关系的力度,若Qi与Pj之间没有联系,则相应项维持空项,即表明rij = 0.类似地对于C,用互有关系数cij表明Pi与Pj之间关系的力度.当前,有多种确定rij和cij值的方法,如层次分析法(AHP)等.下图所示是一个经历简化的某机床用户需求与工程性能的HOQ图。

2.基于互有关矩阵的工程性能EP的分组

HOQ的EP互有关矩阵反应了工程性能彼此之间的耦合关系或约束关系,对EP分组就是在EP互有关矩阵的基础上,将EP分解为彼此间具有紧密联系,而各组间具有较少耦合的几组。可以采取元素间的距离d或元素的类似度s作为对元素分组的标准,并将距离较短或类似度较大的2个元素归为一组.依据EP的互有关矩阵按下方方法得到EP的距离矩阵。

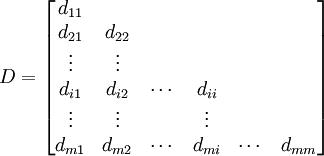

$D=\begin{bmatrix} d_{11} \\ d_{21} & d_{22} \\ \vdots & \vdots \\ d_{i1} & d_{i2} & \cdots & d_{ii}\\ \vdots & \vdots & &\vdots \\ d_{m1}& d_{m2} & \cdots & d_{mi} & \cdots & d_{mm}\end{bmatrix}$

$d_{ij}=\left(\sum^m_{k=1}(c_{ik}-c_{jk})^2\right)^{\frac{1}{2}}$ ( $i\ne j$ )

式中：dii = 0( $i=1,2,\cdots,m$ ).cik、cjk是EP互有关矩阵的元素,即Pk与Pi、Pj的互有关系数.受于D为一对称矩阵,所以式中仅列出了其下三角的元素.由D可以得到EP的类似度矩阵。

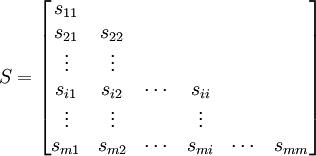

$S=\begin{bmatrix} s_{11} \\ s_{21} & s_{22} \\ \vdots & \vdots \\ s_{i1} & s_{i2} & \cdots & s_{ii} \\ \vdots & \vdots & & \vdots \\ s_{m1} & s_{m2} & \cdots & s_{mi} & \cdots & s_{mm}\end{bmatrix}$

$s_{ij}=\frac{1}{d_{ij}}$ ( $i\ne j$ )

式中：sij = max(sij)( $i\ne j$ )。对EP的分组可采取传统的层次分组算法,如SL(Single Linkage)、AL(Average Linkage)、CL(Complete Linkage)等.MMC(Min-Max Cut)是Ding等所提出的一种用于图像划分和报告融合的方法,该方法可将图像划分困难转换为对Fiedler特质值及其对应的特质向量的求解.本文将最大-最小(MMC)方法用于达到对EP的分组,在对EP分组时,务必遵守下方原则:①不同组之间元素的距离应尽或许大或它们的类似度应尽或许小;②同一组元素之间的距离应尽或许小或它们的类似度尽或许大.采取类似度作为EP分组的根据.如果有 $x_1,x_2,\cdots,x_n$ 共n个元素,将其分为两大组(C1和C2),则条件①为

$\min s(C_1, C_2)=\min\sum_{i\in C_1}\sum_{j\in C_2} s_{ij}$

条件②为

$\max s(C_1, C_2)=\max\sum_{i\in C_1}\sum_{j\in C_2} s_{ij}$

$\max s(C_2, C_2)=\max\sum_{i\in C_2}\sum_{j\in C_2} s_{ij}$

式中:sij是元素xi和xj的类似度.依据MMC方法,以上两个条件可转化为如下的目标函数。

$\min J_{MMC}=\frac{s(C_1,C_2)}{s(C_1,C_1)}+\frac{s(C_1,C_2)}{s(C_2,C_2)}$ (1)

式(1)可通过下式求得最小值:

(W − S)q = λWq(2)

式中:W是一对角阵,其元素为;q表明指示向量;λ是特质值.求解式(2)的次小特质值所对应的特质向量(Fiedler向量),该向量的分量分别为 $q_1,q_2,\cdots,q_n$ ，若某个分量qi > 0,则它所对应的项xi属于C1组,否则xi属于C2组.自此可将元素分为两组,假使要继续分组,可选择其中一组作为分组对象,选择的原则是具有最大平均距离的组,即便目标函数

$u=\frac{d(C_k,C_k)}{n_k^2}$

最大的Ck组为下一个分组对象,其中

$d(C_k,C_k)=\sum_{i\in C_k}\sum{j\in C_k} d_{ij}$

式中: nk是Ck中元素的个数. 再按max-min方法对其执行分组,自此可以得到多个分组方案.以平均损失度作为评判各分组方案优劣的根据,即

$\rho=\frac{E_{out}}{N_{out}}$

式中:Eout为C中位于各方块阵外的所有有关系数cij之和;Nout为C中位于各方块阵外所有单元的个数,即

$N_{out}=n^2-\sum_i n^2_i$

为使ρ为最小时所对应的分组情形为最优分组方案,可将EP分为p组,分别为 $G_{E1},G_{E2},\cdots,G_{Ep}$ 。

3.CR与EP的关系矩阵分解

对EP分组的基础上, 依照下方2个原则对CR与EP的关系矩阵R执行分解:①惟一原则; ②满意度最大原则. 原则①表明每个CR与EP只惟一地属于某一模块,原则②要求分解得到模块的r元素总和为最大. 所以,首先将R转化为CR与工程性能组GE的关系矩阵 $R^\prime$ ,其元素

$r^\prime_{ik}=\sum_{j(p_j\in G_{Ek})}r_{ij}$

如下表所示，会对R的分解困难转化为在与时满足原则①和②的条件下,依据 $R^\prime$ 将CR划分为p组的困难.

用户需求与工程性能组的 $R^\prime$ 矩阵

定义变量

$x_{ik}=\begin{cases} 1 & Q_i \in G_k \\ 0 & Q_i\not\in G_k \end{cases}$ (3)

依照原则①,xik应满足关系

$\sum^p_{k=1}x_{ik}=1$ ( $i=1,2,\cdots,m$ )(4)

提出目标函数

$V(X)=\sum^m_{i=1}\sum^p_{k=1}r^\prime_{ik}x_{ik}$ (5)

原则②可转化为maxV(X),则对 $R^\prime$ (即对R)的分解可转换为在满足约束式(3)、(4)的条件下,使式(5)最大化的优化困难,即一个带约束的0-1整型优化困难.所以,可采取多种方法,如穷举法、遗传算法等,来求解该优化困难。

4.应用实例

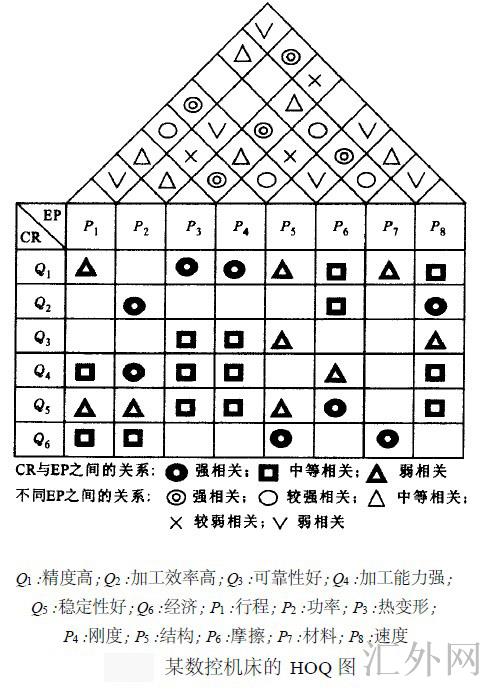

以上图所示的某数控机床的用户需求与工程性能HOQ图为例,用户需求CR与工程性能EP之间的关系用弱(1),中等(3),强(9)来表明,工程性能EP之间的关系用弱(011),较弱(013),中等(015),较强(017),强(019)来表明.自此得到与EP相关的矩阵为。

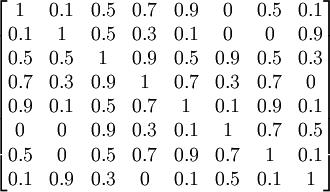

C= $\begin{bmatrix}1&0.1&0.5&0.7&0.9&0&0.5&0.1\\0.1&1&0.5&0.3&0.1&0&0&0.9\\0.5&0.5&1&0.9&0.5&0.9&0.5&0.3\\0.7&0.3&0.9&1&0.7&0.3&0.7&0\\0.9&0.1&0.5&0.7&1&0.1&0.9&0.1\\0&0&0.9&0.3&0.1&1&0.7&0.5\\0.5&0&0.5&0.7&0.9&0.7&1&0.1\\0.1&0.9&0.3&0&0.1&0.5&0.1&1\end{bmatrix}$

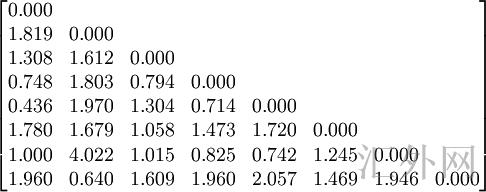

D= $\begin{bmatrix}0.000\\1.819&0.000\\1.308&1.612&0.000\\0.748&1.803&0.794&0.000\\0.436&1.970&1.304&0.714&0.000\\1.780&1.679&1.058&1.473&1.720&0.000\\1.000&4.022&1.015&0.825&0.742&1.245&0.000\\1.960&0.640&1.609&1.960&2.057&1.469&1.946&0.000\end{bmatrix}$

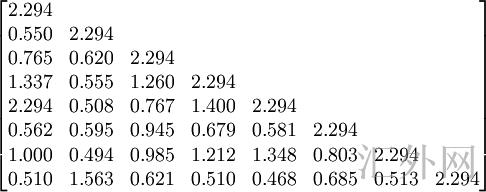

S= $\begin{bmatrix}2.294\\0.550&2.294\\0.765&0.620&2.294\\1.337&0.555&1.260&2.294\\2.294&0.508&0.767&1.400&2.294\\0.562&0.595&0.945&0.679&0.581&2.294\\1.000&0.494&0.985&1.212&1.348&0.803&2.294\\0.510&1.563&0.621&0.510&0.468&0.685&0.513&2.294\end{bmatrix}$

式(2)的次小特质值为01568,它所对应的特质向量(Fiedler向量)为(01285,-01596,010361,01212,01303,-01126,01195,-01609),所以可将EP分为GE1 = (P1,P3,P4,P5,P7),GE2 = (P2,P6,P8),Nout=30,ρ1 = 0.247。受于 $\frac{d(C^\prime_1,C_1)}{n^2_1}>\frac{(C^\prime_2,C_2)}{n^2_2}=0.711$

所以选择P_2、P_6和P_8分为 $G^\prime_{E2}=(P_2,P_8)$ , $G^\prime_{E3}=(P_6)$ 两组，此时\Nout=3,ρ2 = 0.241。受于 $\frac{d(C^\prime_1,C_1)}{n^2_1}>\frac{C^\prime_2,C^\prime_2}{n^{\prime2}_2}=0.32$ ，所以选择P_1、P_3、P_4、P_5、和P_7、作为下一组分组对象,可分为G^\prime_{E1}=(P_1,P_5), $G^\prime_{E4}=(P_3,P_4,P_7)$ ,此时Nout=46,\rho_3=0.343.受于

$\frac d{C^\prime_4,C^\prime_4}{n^2_1}=0.585>\frac d{C^\prime_2,C^\prime_2}{n^{\prime2}_2}=0.32>\frac d{C^\prime_1,C^\prime_1}{n^{\prime2}_1}=0.109$ 。

所以又一次选择 $G^\prime{E4}=(P_3,P_4,P_7)$ 作为分组对象,可将其分为 $G^\prime{E4}=(P_4,P_7)$ 和 $G^\prime{E5}=(P_3)$ ，此时Nout=50,ρ4 = 0.372.受于ρ2最小，所以选择它所对应的分组情形作为分组结果，马上所有EP分为GE1 = (P1,P3,P4,P5,P7)、 $G^\prime_{E2}=(P_2,P_8)$ 和 $G^\prime_{E3}=(P_6)$ 3个组.自此得到CR与工程性能组的关系矩阵 $R^\prime$ ,如表所示

某数控机床用户需求与工程性能组的 $R^\prime$ 矩阵

采取遗传算法,求解式(3)～式(5),得到G1 = (Q1,Q3,Q6,GE1) = (Q1,Q3,Q6,P1,P3,P4,P5,P7), $G_2=(Q_2,Q_4,G^\prime_{E2})=(Q_2,Q_4,P_2,P_8)$ , $G_3=(Q_5,G^\prime_{E3})=(Q_5,P_6)$ ,此时maxV(x)=88

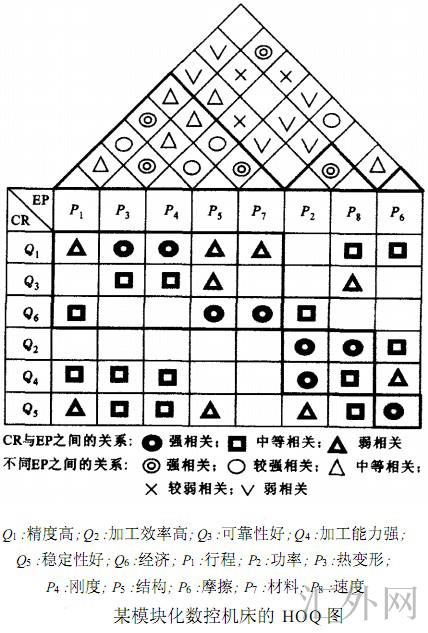

分块后的HOQ矩阵如下图所示,其中第1组(G1)包含了行程、热变形、刚度、结构、材料等工程性能,它们都涉及到机床的结构特性.受于机床的结构在很大程度上取决于其材料和行程,所以它们之间具有较大的耦合系数,而机床刚度和行程、材料以及热变形也是相互紧密联系的,所以将行程、热变形、刚度、结构、材料等归为一组是合理的.与之有关的用户需求是机床的精度、牢靠性和经济性,这些用户需求都需要通过机床结构、材料、行程、刚度、热变形等工程性能加以达到,所以它们之间具有紧密的联系,在设计中可以作为一个模块来考虑。第2组(G2)包含了功率和速度,它们反应了机床的运动学特性,与机床的进展和功率紧密有关,首要用于满足用户对机床的加工效率与加工能力的需求,所以将其归为一组也是合理的。第3组(G3)只包含摩擦尽管它与机床材料以及热变形都相关系,但与第1组的其余工程性能之间联系并没有大,故将摩擦特性单独列出。摩擦在很大程度上影响着机床的平稳性所以将摩擦和机床的平稳性作为一个模块。受于模块划分结果与事实情况吻合,所以证明了本文基于HOQ矩阵的两阶段产品模块化分组方法的有效性。

互有关矩阵为基础,通过将其转化为工程性能的类似度矩阵,借助max-min分组方法,将复杂的分组困难转化为可由计算机处理的Fiedler特质值及其特质向量的求解困难,并以平均损失度作为分组优劣的根据,达到对工程性能的分组.在得到分组数的条件下,再以用户需求与工程性能的关系矩阵为基础,通过求解简单的0-1整型规划困难达到对用户需求的分组.通过对某机床设计的运行实例显示,采取本文的方法可得到较为合理的产品设计模块划分,进而为从HOQ矩阵出发达到机械产品模块化的概念设计,以及将复杂的设计困难执行简化给予了工具。

参考文献 ↑ 熊伟,丁伟儒著.第四章质量机能展开软件质量管理新模式.中国标准出版社,2008.5.第77页 ↑ 孙挪刚梅雪松张优云.基于质量屋矩阵的产品模块划分方法.西安交通大学学报.2006年1月第40卷第1期
